Sådan dimensioneres et automatisk fedtleveringssystem

Træt af at spille "gæt det knirker" med dine maskiner og spekulerer på, om de vil have mere fedt eller bare opmærksomhed? Fejlvurderende smøring gør rutinevedligeholdelse til en larmende, rodet og dyr gætteleg.

Lær at dimensionere dit automatiske fedttilførselssystem korrekt, så hvert leje får lige nok smøring, understøttet af pålidelige retningslinjer fraNationalt laboratorium for vedvarende energi.

🔧 Forstå nøglekomponenter i automatiske fedtleveringssystemer

Korrekt dimensionering starter med at kende hver kernedel af systemet. Klar viden om pumper, måleenheder, ledninger og controllere hjælper dig med at designe sikker og effektiv smøring.

Brug enkle strømningsveje og gennemprøvede dele, så dit automatiske system leverer den rigtige fedtmængde med lidt spild eller nedetid.

1. Central pumpeenhed

Pumpen skaber systemtryk og lagrer fedt. Vælg kapacitet og tryk for at matche linjelængde, fedtkvalitet og antal smørepunkter.

• Kontroller reservoirvolumen
• Bekræft det maksimale tryk
• Match spænding og kontroller

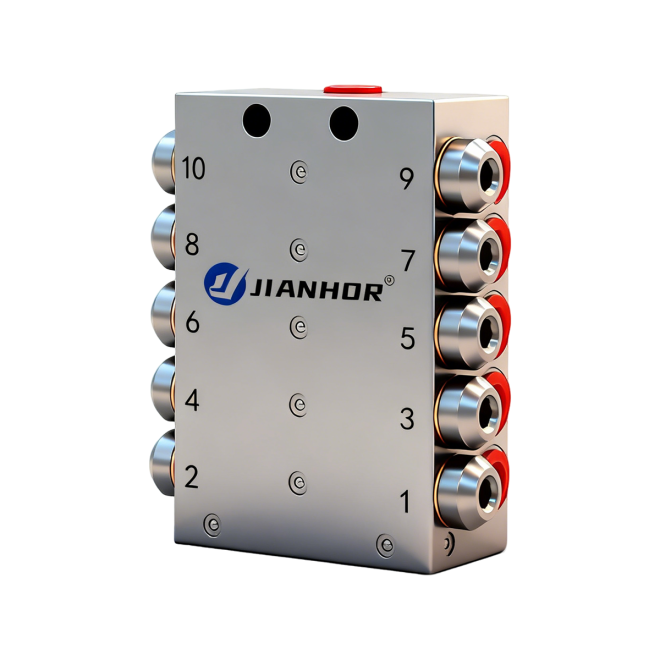

2. Doseringsinjektorer og skilleventiler

Injektorer og skilleventiler opdeler fedt i faste doser for hvert leje. De holder flowet jævnt, selv når modtrykket ændres.

3. Fordelingsrør og slanger

Rør og slanger fører fedt fra pumpen til hvert punkt. Korrekt diameter og længde reducerer tryktab og holder leveringen stabil.

• Brug korte hovedlinjer, når det er muligt
• Minimer skarpe bøjninger
• Beskyt slangerne mod stød og varme

4. Controllere og overvågningsenheder

Elektroniske controllere indstiller cyklustider og overvåger alarmer. Trykafbrydere og cyklusindikatorer bekræfter, at hvert punkt ser fedt hver cyklus.

• Program cyklus tid
• Registrer fejlhistorik
• Link til anlægs-PLC om nødvendigt

📏 Beregning af fedtvolumenkrav til dit udstyr

For at dimensionere et automatisk fedtleveringssystem skal du først beregne det daglige fedtbehov. Brug lejestørrelse, hastighed og driftscyklus til at indstille basislinjevolumen.

Juster derefter til barske miljøer, stødbelastning eller meget snavsede forhold. Dette hjælper med at undgå både under- og over-smøring.

1. Definer alle smørepunkter

Liste hvert leje, glide og pivot. Registrer placering, type og driftstimer. Dette danner grundlaget for din samlede fedtmængdeplan.

2. Anslå fedt pr. punkt

Brug OEM-diagrammer eller simple formler baseret på lejediameter og -bredde. Multiplicer per-shot volumen med daglige cyklusser for at få daglig efterspørgsel.

• Følg OEM-tabeller, når de er tilgængelige
• Forøgelse til våde eller støvede områder
• Dokumenter alle antagelser

3. Analyser den samlede systemefterspørgsel

Sum alle smørepunkter for at finde det samlede daglige og pr-cyklus fedt. Denne figur vejleder pumpestørrelse og reservoirkapacitet.

4. Tjek genopfyldningsintervaller vs. reservoirstørrelse

Divider reservoirvolumen efter daglig efterspørgsel for at finde genopfyldningsintervaller. For de fleste planter skal du sigte efter 1-4 uger mellem genopfyldning.

• Længere intervaller reducerer veer
• For lang tid kan ældes fedt
• Balancer oppetid og friskhed

⏱️ Bestemmelse af optimale smøreintervaller og systemoutputhastigheder

God systemdimensionering forbinder fedtmængden med korrekt timing. Korte, hyppige skud holder lejerne køligere og reducerer fedtudvaskning.

Juster intervallerne, mens du gennemgår lejetemperatur, vibrationer og fedttilstand under tidlig systemdrift.

1. Indstil basisinterval fra OEM-data

Begynd med udstyrsproducentens foreslåede eftersmøringsinterval. Konverter manuel tidsplan til mindre, hyppigere automatiske cyklusser for jævnere smøring.

2. Finindstil ved hjælp af driftsbetingelser

Forkort cyklusser for høj-hastighed, varme eller snavsede steder. Forlæng intervallerne for langsomme, let belastede dele med stabile, rene omgivelser.

• Overvåg varmestigningen
• Hold øje med lækage
• Juster i små trin

3. Match pumpeydelse pr. cyklus

Indstil pumpen til kun at levere det nødvendige fedt hver cyklus. Brug systemtryktjek og injektorindikatorer til at bekræfte reelt output.

🧮 Matchende pumpekapacitet, linjelængde og antal smørepunkter

Når volumen og intervaller er kendt, matches pumpestørrelsen med rørlayout og punktantal. Dette undgår lavt tryk og udsultede lejer.

Planlæg for fremtidig udvidelse ved at efterlade ekstra udtag og margen i pumpekapacitet.

1. Vælg egnet pumpe og reservoir

Vælg en pumpe, der opfylder peakflow og tryk med sikkerhedsmargin. En enhed somDBT Elektrisk smørepumpe 8Lpasser til mange mellemstore systemer.

2. Kontroller hovedledningens tryktab

Brug ledningslængde, diameter og fedtkvalitet til at estimere trykfaldet. Hold trykket ved den sidste injektor over dens mindste arbejdsværdi.

• Forøg linjestørrelsen, hvis tabet er stort
• Opdel lange løb i zoner
• Begræns samlede bøjninger og fittings

3. Balancepoint pr. zone

Gruppér smørepunkter efter afstand og belastning. Tildel hver gruppe sin egen forsyningsledning eller deleventil for at holde flowet ensartet.

🏭 Når du er i tvivl, vælg pålidelige systemer fra JIANHOR

Korrekt dimensionering er nemmere, når du starter med gennemprøvede komponenter. JIANHOR tilbyder pumper, injektorer og ventiler bygget til stabilt, repeterbart output.

Bland og match moduler, så de passer til små maskiner eller store anlægsdækkende netværk med klare opgraderingsstier.

1. Integrerede, skalerbare løsninger

Brug matchede pumper, ventiler og kontroller fra én kilde til at reducere designrisikoen og forenkle reservedele, træning og dokumentation.

• Standardiserede grænseflader
• Nem udvidelse
• Konsistente præstationsdata

2. Understøttelse af applikationsstørrelse

Applikationseksperter kan hjælpe med at gennemgå smørepunkter, cyklustider og layout. De giver størrelseskontrol og forslag, før du installerer.

3. Fokus på langsigtet pålidelighed

Holdbare materialer, rene indvendige passager og klar diagnostik hjælper med at reducere nedetiden. Et system af god størrelse betaler sig ofte hurtigt tilbage gennem mindre fejl.

Konklusion

Korrekt dimensionering af et automatisk fedttilførselssystem betyder, at fedtvolumen, intervaller og tryk matcher hvert smørepunkt. Start fra rigtige udstyrsdata og enkle, gennemprøvede komponenter.

Gennemgå systemets adfærd efter opstart og juster gradvist. Med det rigtige design sænker du fejl, skærer i manuelt arbejde og holder maskinerne kørende længere.

Ofte stillede spørgsmål om automatisk fedtlevering

1. Hvordan ved jeg, at mit automatiske system har den rigtige størrelse?

Lejer bør køre ved stabil temperatur uden støjstigning, og du bør ikke se nogen fedtsult eller kraftig lækage omkring tætninger.

2. Hvor ofte skal jeg justere smøreintervallerne?

Efter opstart skal du gennemgå data ugentligt for den første måned. Når du er stabil, har du muligvis kun brug for små ændringer hver sjette til tolvte måned.

3. Kan jeg udvide mit system senere, hvis jeg tilføjer flere maskiner?

Ja. Planlæg reservekapacitet i pumpeydelse og distributionsledninger. Brug ekstra injektorporte eller skillesektioner, der er reserveret til fremtidige punkter.

4. Er automatisk smøring det værd for småt udstyr?

Det kan være, især for svær-tilgængelige eller kritiske lejer. Selv et kompakt system reducerer manglende smøring og forbedrer sikkerheden.
